Konteyner Elektrik Tesisatı Nasıl Planlanır? Güç, Priz ve Pano Rehberi

Güvenli ve kesintisiz çalışan bir konteyner elektrik tesisatı, yalnızca birkaç priz ile aydınlatma armatürünün yerleştirilmesinden ibaret değildir. Kullanım amacı, aynı anda çalışacak cihazlar, şebeke türü, pano kapasitesi, kablo güzergâhı, nem riski ve topraklama koşulları daha üretim başlamadan birlikte değerlendirilmelidir. Doğru planlama yapılmadığında sık sigorta açması, kablolarda ısınma, gerilim düşümü, cihaz arızası ve elektrik çarpması gibi ciddi riskler ortaya çıkabilir.

Bir yaşam konteynerinin elektrik ihtiyacı ile şantiye ofisinin, güvenlik kabininin veya çok kabinli duş ünitesinin ihtiyacı aynı değildir. Bu nedenle standart bir şemayı her projeye uygulamak yerine kullanım senaryosu çıkarılmalı; yük hesabı, devre sayısı, koruma elemanları ve dış besleme kapasitesi proje bazında belirlenmelidir. ARGE Yapı Konteyner yaklaşımında elektrik altyapısı, yapının ölçüsü kadar kullanıcı sayısı ve gelecekte eklenebilecek cihazlar da dikkate alınarak ele alınır. Bu yaklaşım konteyner elektrik tesisatı tasarımını, iç mimari ve mekanik altyapıyla aynı sürecin parçası hâline getirir.

Elektrik Gücü Nasıl Hesaplanır?

Güç hesabının ilk adımı, konteyner içinde bulunacak bütün elektrikli alıcıların bir yük listesine yazılmasıdır. Aydınlatmalar, genel kullanım prizleri, klima, termosifon, buzdolabı, ocak, kettle, bilgisayar, yazıcı, pompa, el kurutma cihazı ve saha ekipmanları ayrı ayrı değerlendirilir. Cihaz etiketindeki watt veya kilowatt değerleri başlangıç verisini sağlar; ancak doğru konteyner elektrik tesisatı hesabı yalnızca bu değerleri toplamakla tamamlanmaz.

Kurulu güç, bütün cihazların anma güçlerinin toplamını ifade eder. Talep gücü ise cihazların aynı anda çalışma olasılığı dikkate alınarak belirlenir. Bir ofiste tüm prizlerin sürekli tam yükte çalışması beklenmezken klima, su ısıtıcısı ve mutfak ekipmanları belirli saatlerde eş zamanlı devreye girebilir. Elektrik motoru içeren klima veya pompa gibi cihazların kalkış akımı da koruma elemanı ve kablo seçiminde hesaba katılmalıdır.

Hesap sırasında sadece bugünkü kullanım düşünülmemelidir. Sonradan ikinci klima, yeni çalışma masaları, güvenlik sistemi, dış aydınlatma ya da elektrikli ısıtıcı eklenecekse pano ve besleme hattında makul bir kapasite payı bırakmak faydalıdır. Bu pay rastgele büyütülmemeli; gereksiz maliyet oluşturmadan, gerçek genişleme senaryosuna göre teknik analizle belirlenmelidir.

Konteyner elektrik tesisatı için hazırlanan yük çizelgesinde cihazın gücü yanında hangi devreye bağlanacağı, çalışma süresi ve aynı anda devreye girebileceği diğer yükler de gösterilir. Böyle bir çizelge; pano boyutunu, ana besleme kapasitesini ve devre ayrımını görünür hâle getirir. Ayrıca üretim sonrasında kullanıcıya verilecek proje dokümanının temelini oluşturur ve ileride yapılacak kapasite kontrolünü kolaylaştırır.

Yük grubu	Planlamada incelenen konu	Önerilen yaklaşım
Aydınlatma	Armatür sayısı, kullanım süresi, dış alanlar	Ayrı aydınlatma devresi ve uygun anahtarlama
Genel prizler	Kullanıcı sayısı, masa ve cihaz yerleşimi	İhtiyaca göre birden fazla priz hattı
Klima ve ısıtma	Anma gücü, kalkış akımı, eş zamanlı çalışma	Her sabit yüksek yük için özel devre
Mutfak cihazları	Ocak, kettle, buzdolabı ve termosifon	Yüksek güçlü cihazları genel prizden ayırma
Islak hacimler	Suya yakınlık, temas riski, havalandırma	Uygun koruma sınıfı ve ilave güvenlik önlemi

Tablodaki gruplar başlangıç çerçevesidir; nihai devre sayısı kullanım yoğunluğuna göre belirlenir. Bir güvenlik kabininde birkaç temel hat yeterli olabilirken çok kişilik ofiste çalışma masaları, sunucu ekipmanı ve iklimlendirme için daha ayrıntılı dağıtım gerekebilir. Bu nedenle konteyner elektrik tesisatı tasarımında hazır paket yerine gerçek cihaz listesi üzerinden ilerlemek daha güvenilir bir sonuç verir.

Aydınlatma, klima ve elektrikli cihaz yükleri

Bir konteyner elektrik tesisatı içinde LED aydınlatma düşük güç tüketse de armatür yerleşimi, çalışma alanında yeterli ışık düzeyi sağlayacak biçimde yapılmalıdır. Tavan ve duvar kaplamalarının montaj noktaları önceden belirlenirse sonradan panel yüzeyinin delinmesi veya gelişigüzel kablo çekilmesi önlenir. İç aydınlatma ile dış cephe aydınlatmasını ayrı kontrol etmek, hem kullanım kolaylığı hem de arıza takibi sağlar.

Klima, elektrikli ısıtıcı, termosifon ve pişirme cihazları genel kullanım prizlerine bağlanmamalıdır. Bu cihazlar için üretici verileri ve çalışma karakteristiği incelenerek özel hat, uygun kesitte iletken ve bağımsız koruma elemanı planlanır. Böylece bir yüksek güç tüketicisinin arızası tüm konteyner priz hattı üzerinde kesintiye yol açmaz. Özellikle dört mevsim kullanılan konteyner ev modellerinde iklimlendirme ve mutfak yükleri toplam talebin önemli bölümünü oluşturabilir.

Konteyner priz hattı için sayı kadar konum da önemlidir. Prizler mobilya arkasında kalmamalı, uzatma kablosu kullanımını azaltacak noktalara yerleştirilmeli ve olası kullanım değişikliklerine cevap vermelidir. Ofis masaları, televizyon duvarı, mutfak tezgâhı ve temizlik ekipmanının kullanılacağı alanlar ayrı düşünülmelidir. Data hattı gereken projelerde enerji ve zayıf akım kablolarının güzergâhları parazit ve bakım kolaylığı açısından koordineli fakat uygun şekilde ayrılmış planlanmalıdır.

Tek faz ve üç faz besleme seçimi

Tek faz besleme; küçük güvenlik kabini, kompakt ofis veya sınırlı cihaz kullanılan yaşam ünitesi gibi görece düşük talepli uygulamalarda yeterli olabilir. Birden fazla klima, elektrikli ocak, güçlü su ısıtma sistemi, atölye ekipmanı ya da çok sayıda modül söz konusu olduğunda üç faz besleme gündeme gelir. Seçim, sadece konteyner büyüklüğüne bakılarak değil hesaplanan talep gücü, dağıtım şirketinin bağlantı koşulları ve sahadaki mevcut altyapı birlikte incelenerek yapılmalıdır. Konteyner elektrik tesisatı ile dış şebekenin kapasitesi bu aşamada uyumlandırılır.

Üç fazlı sistemde tek fazlı yüklerin fazlara olabildiğince dengeli dağıtılması gerekir. Dengesiz yükleme, bir fazın gereksiz yere zorlanmasına ve nötr hattındaki akımın artmasına neden olabilir. Motorlu veya özel ekipman varsa faz sırası, koruma düzeni ve kumanda ihtiyaçları ayrıca değerlendirilir. Konteyner elektrik bağlantısı geçici bir şantiye panosundan sağlanacaksa besleme kaynağının koruma kapasitesi ve saha topraklaması da doğrulanmalıdır.

Tek fazdan üç faza sonradan geçiş her zaman yalnızca ana kabloyu değiştirmek kadar basit değildir. Pano yapısı, ana şalter, sayaç düzeni, hat dağılımı ve dış bağlantı noktası etkilenebilir. Bu nedenle konteyner elektrik tesisatı projesi hazırlanırken olası kapasite artışı öngörülüyor ise pano hacmi ve kablo geçişleri başlangıçta buna göre planlanmalıdır.

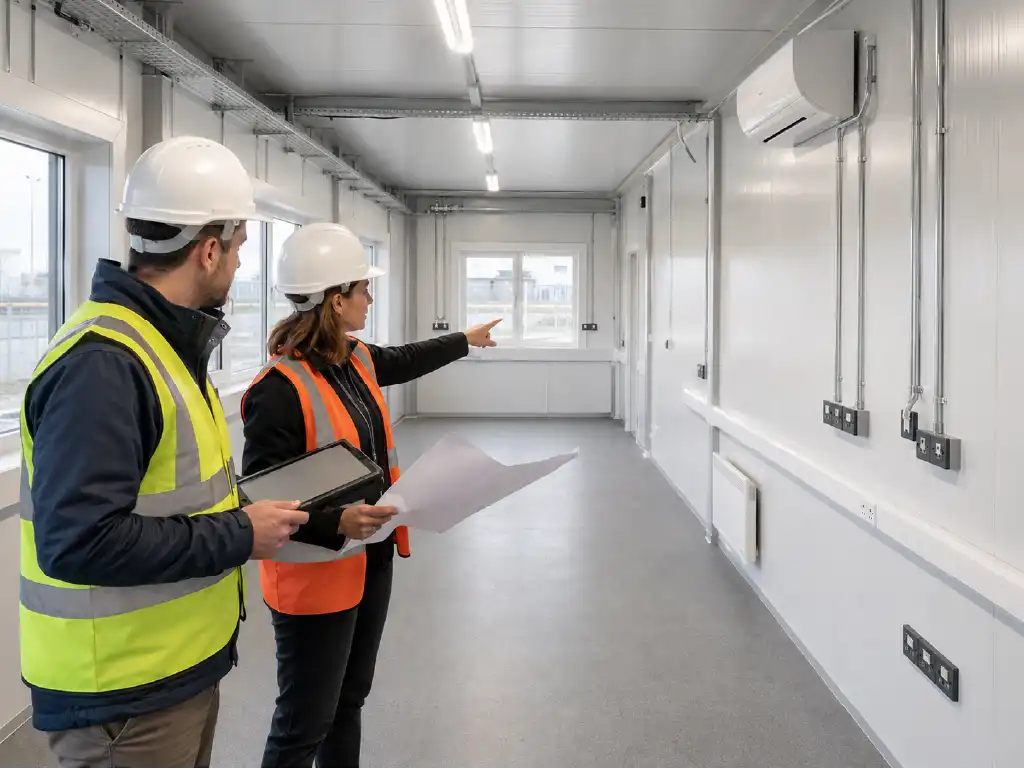

Konteyner Elektrik Tesisatı İçin Pano ve Hat Yerleşimi

Konteyner sigorta panosu, kullanıcı tarafından erişilebilir fakat darbe, su ve yetkisiz müdahale riskinden uzak bir noktada olmalıdır. Pano kapı arkasında sıkışmamalı, mutfak evyesinin veya duşun yakınına yerleştirilmemeli ve bakım sırasında güvenli çalışma alanı bırakmalıdır. Devrelerin düzenli biçimde ayrılması, arıza halinde yalnızca ilgili hattın kapatılabilmesini ve diğer bölümlerin çalışmaya devam etmesini sağlar. Konteyner elektrik tesisatı bakımının güvenli yürütülebilmesi için pano çevresinin erişilebilir kalması gerekir.

Tipik bir projede aydınlatma, genel prizler, klima, mutfak cihazları, su ısıtıcısı ve dış kullanım noktaları ayrı devreler olarak ele alınabilir. Devre sayısı konteynerin kullanımına göre artırılır veya azaltılır. Her çıkışın anlaşılır biçimde etiketlenmesi, pano şemasının güncel tutulması ve yedek modül alanı bırakılması bakım süresini kısaltır. Pano içinde nötr ve koruma iletkenlerinin düzeni de proje ve yürürlükteki kurallarla uyumlu olmalıdır.

Modüler yapılarda üretim, nakliye ve saha montajı birbiriyle ilişkilidir. Kablo güzergâhları taşıyıcı profilleri zayıflatmamalı; keskin metal kenarlarda uygun geçiş elemanları kullanılmalıdır. Birden fazla modül sahada birleştirilecekse modüller arası elektrik bağlantıları erişilebilir, mekanik olarak korunmuş ve sökme taşıma senaryosuna uygun tasarlanmalıdır. Gizli ekler, ileride arıza tespitini zorlaştırdığı için bağlantı noktalarının kontrollü ve ulaşılabilir olması önem taşır.

Elektrik Güvenliği Nasıl Sağlanır?

Konteyner elektrik tesisatı güvenliği, doğru malzeme seçimi kadar montaj kalitesine ve devreye alma testlerine bağlıdır. Çelik taşıyıcıya sahip bir yapıda metal gövdenin koruma iletkeniyle sürekliliği özellikle önemlidir. Ayrıca kullanılan kablo, priz, anahtar, pano ve bağlantı elemanları kullanım ortamına uygun olmalı; taşıma sırasında gevşeyebilecek noktalar saha kurulumundan sonra yeniden kontrol edilmelidir.

Milli Eğitim Bakanlığı tarafından yayımlanan Elektrik İç Tesisat Kontrol Formu; kablo kesiti ve sigorta uyumu, nemli ortamda etanj aydınlatma, koruma topraklaması, priz güvenliği ve kaçak akım koruma rölesinin işlevi gibi başlıkları kontrol noktaları arasında sayar. Bu çerçeve, konteyner elektrik tesisatı devreye alınırken görsel kontrolün ölçüm ve fonksiyon testleriyle desteklenmesi gerektiğini gösterir.

Sigorta, kaçak akım rölesi ve topraklama

Otomatik sigortalar hatları aşırı akım ve kısa devre etkilerine karşı korur. Sigortanın anma akımı, bağlı cihazın talebinden bağımsız biçimde büyütülemez; kablonun taşıma kapasitesi ve devrenin açma koşullarıyla uyumlu olmalıdır. Sürekli sigorta açması yaşanıyorsa daha büyük sigorta takmak yerine yük, bağlantı ve arıza nedeni uzman tarafından incelenmelidir.

Kaçak akım koruma cihazı, faz ve nötr üzerinden geçen akımlar arasındaki farkı izleyerek belirlenen eşik aşıldığında devreyi kesmeye yardımcı olur. İnsan koruması ve yangın riskine karşı kullanılacak cihazların türü, hassasiyeti ve seçiciliği projenin özelliklerine göre belirlenir. Cihaz üzerindeki test düğmesi periyodik kontrolün bir parçasıdır; ancak bu düğme tek başına topraklama direnci veya tesisat bütünlüğü hakkında sonuç vermez.

Konteynerin çelik şasisi, pano gövdesi ve erişilebilir iletken metal parçaları uygun koruma düzenine dâhil edilmelidir. Topraklayıcı tipi ve konumu zemin yapısına göre seçilir; bağlantının varlığı gözle görülse bile yeterliliği ölçümle doğrulanır. Konteyner başka bir alana taşındığında eski sahadaki ölçüm geçerli kabul edilmemeli, yeni noktada topraklama ve koruma koşulları tekrar kontrol edilmelidir.

Aşırı gerilim koruma düzeni ihtiyacı; besleme şekli, yıldırım etkisi, çevredeki tesisler ve korunacak elektronik ekipmanlar dikkate alınarak değerlendirilir. Bilgisayar, otomasyon, güvenlik kamerası veya hassas cihaz kullanılan ofis konteyneri projelerinde bu değerlendirme işletme sürekliliği açısından özellikle değerlidir.

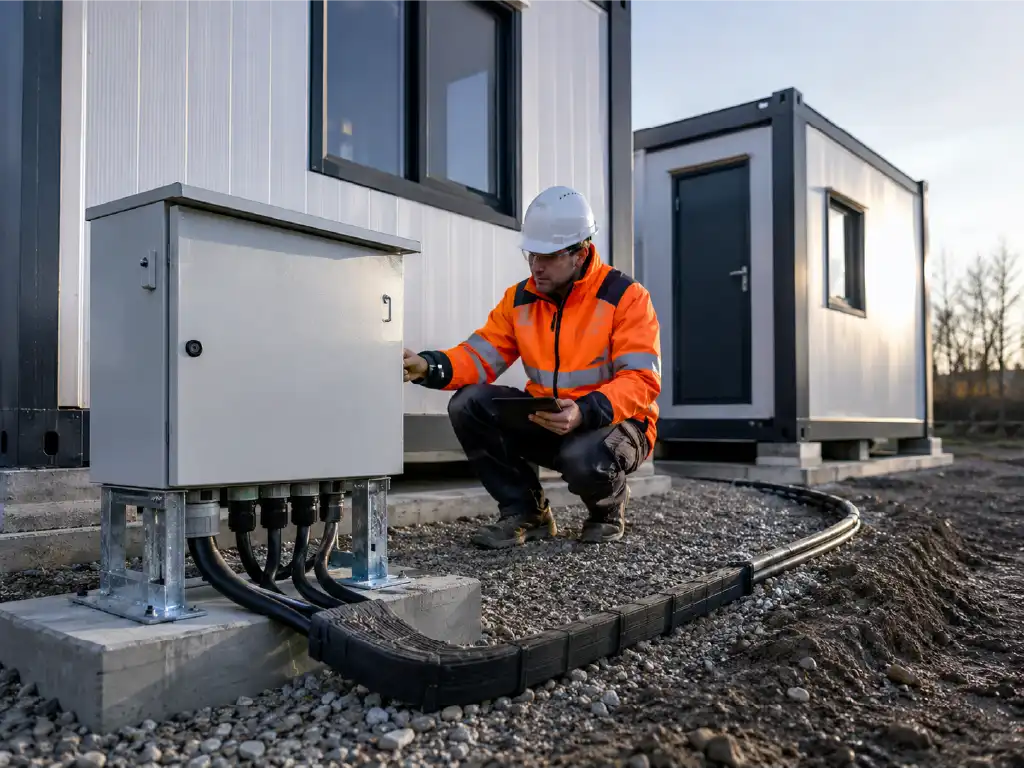

Dış bağlantı, kablo kesiti ve nemli alan koruması

Konteyner elektrik bağlantısı, ana dağıtım noktasından yapıya kadar bütün güzergâhı kapsar. Dış besleme kablosu; yük akımı, uzunluk, gerilim düşümü, kısa devre dayanımı, toprak altında veya açıkta döşeme koşulu ve mekanik etkilere göre seçilir. Kablo açık alanda ise güneş ışığı, yağmur, kemirgen, araç geçişi ve kazı riski göz önünde bulundurulmalıdır. Geçici görünen bir bağlantının uzun süre kullanılacak olması, koruma gereksinimini azaltmaz.

Dış bağlantı noktalarında uygun koruma sınıfına sahip kutu, rakor ve prizler kullanılmalı; kablonun kutuya girdiği yerde çekme yükü doğrudan klemense aktarılmamalıdır. Yerde gelişigüzel uzatılan kablolar ezilme ve suyla temas riski oluşturur. Jeneratör veya alternatif enerji kaynağı kullanılacaksa şebeke ile güvenli geçiş, nötr ve topraklama düzeni ile kaynak kapasitesi özel olarak projelendirilmelidir. Konteyner elektrik tesisatı bu alternatif kaynakla birlikte bütüncül olarak incelenmelidir.

Duş, lavabo ve mutfak gibi nemli alanlarda elektrikli ekipmanın konumu su kaynaklarına göre belirlenir. Priz ve anahtarların koruma sınıfı, kaçak akım koruması ve eşpotansiyel bağlantı gereksinimi kullanım alanına uygun olmalıdır. Özellikle tuvalet ve duş konteynerlerinde su tesisatı ile elektrik güzergâhı üretim aşamasında birlikte koordine edilirse sonradan yapılan riskli müdahaleler önlenebilir.

Kablo kesitini yalnızca yaygın uygulamalara bakarak seçmek doğru değildir. Aynı gücü taşıyan iki hat, farklı uzunlukta veya farklı döşeme ortamında olduğu için farklı kesit gerektirebilir. Konteyner priz hattı ve sabit cihaz devreleri hesaplandıktan sonra uygun koruma elemanıyla eşleştirilmeli; bağlantı noktaları tork, süreklilik ve yalıtım açısından kontrol edilmelidir.

Devreye Alma ve Periyodik Kontrol Neleri Kapsar?

Üretim tamamlandığında sadece lambaların yanması ve prizlerde enerji bulunması yeterli kabul edilmemelidir. Devrelerin pano şemasıyla uyumu, koruma iletkeni sürekliliği, yalıtım durumu, kutuplama, kaçak akım cihazlarının çalışması, topraklama sistemi ve gerekli açma koşulları uygun ölçüm cihazlarıyla yetkili kişilerce kontrol edilmelidir. Konteyner elektrik tesisatı için elde edilen sonuçların kayıt altına alınması, sonraki bakım ve olası yer değişikliğinde karşılaştırma yapılmasını kolaylaştırır.

Konteyner elektrik tesisatı kullanım sırasında da gözlenmelidir. Priz veya panoda ısınma, yanık kokusu, gevşeklik, sık açan sigorta, ışıklarda dalgalanma ya da cihaz gövdesinde elektrik hissi normal değildir. Enerji kesilip uzman kontrolü istenmelidir. Ağır kullanım, nemli ortam, şantiye koşulları veya sık taşınma söz konusuysa periyodik kontrol aralığı risk değerlendirmesine göre planlanmalıdır.

• Yeni cihaz eklenmeden önce devrenin ve toplam beslemenin kapasitesi doğrulanmalıdır.
• Pano önü kapatılmamalı, devre etiketleri okunabilir tutulmalıdır.
• Uzatma kabloları kalıcı tesisatın yerine kullanılmamalıdır.
• Taşıma sonrasında pano, prizler, bağlantılar ve topraklama yeniden kontrol edilmelidir.
• Nem veya su sızıntısı görülen bölgelerde enerji güvenli biçimde kesilmelidir.

Sıkça Sorulan Sorular

Konteyner için kaç amper elektrik gerekir?

Gerekli akım değeri konteynerin metrekaresinden çok aynı anda çalışacak cihazların toplam talebine bağlıdır. Klima, termosifon, ocak ve ısıtıcı gibi yükler listeye eklenir; besleme gerilimi, eş zamanlılık ve genişleme ihtiyacı değerlendirilerek proje bazında hesap yapılır.

Konteynerde her klima için ayrı sigorta gerekir mi?

Klimalar genellikle üretici verilerine uygun bağımsız devre ve koruma elemanıyla planlanır. Kesin seçim cihazın gücü, kalkış karakteristiği, kablo uzunluğu ve montaj şartlarına göre yapılmalıdır. Klima hattının genel prizlerden ayrılması arıza yönetimini de kolaylaştırır.

Konteyner sigorta panosu nereye konulmalıdır?

Pano kuru, erişilebilir, darbeden korunmuş ve bakım için yeterli çalışma alanı bulunan bir noktaya yerleştirilmelidir. Duş, lavabo veya yoğun buhar kaynağına yakın konumlar tercih edilmemeli; kablo girişleri ve pano koruma sınıfı ortama uygun seçilmelidir.

Konteyner elektrik bağlantısı yapıldıktan sonra topraklama ölçülür mü?

Evet. Bağlantının yalnızca gözle görülmesi yeterli değildir. Topraklama ve koruma düzeninin etkinliği ilgili ölçümlerle doğrulanmalı, konteyner taşındığında yeni saha koşulları için kontroller tekrarlanmalıdır.

Konteyner priz sayısı sonradan artırılabilir mi?

Teknik olarak artırılabilir; ancak mevcut hattın kapasitesi, sigorta değeri, kablo kesiti ve toplam güç talebi incelenmeden aynı devreye yeni priz eklenmemelidir. En sağlıklı yöntem, olası büyümeyi proje aşamasında öngörerek yeterli hat ve pano alanı bırakmaktır.
